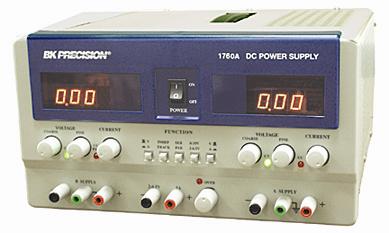

FUENTE:

Es un elemento de dos terminales, como una batería o un generador, que mantiene un voltaje específico entre sus terminales a pesar del resto del circuito que está conectado a él. Usualmente la entrada es una tensión alterna proveniente de la red eléctrica comercial y la salida es una tensión continua con bajo nivel de rizado (ruido). Constan de tres o cuatro etapas:

• Sección de entrada: compuesta principalmente por un rectificador, también tiene elementos de protección como fusibles.
• Regulación: su misión es mantener la salida en los valores prefijados
• Salida: su misión es filtrar, controlar, limitar, proteger y adaptar la fuente a la carga a la que esté conectada.

Esta fuente lineal sigue cierto esquema: transformador, rectificador, filtro, regulación y salida. En primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en continua se llama rectificador, después suelen llevar un circuito que disminuye el rizado como un filtro de condensador (capacitor). La regulación se consigue con un componente disipativo regulable.

Además existen las fuentes computadas que siguen el siguiente esquema: rectificador, conmutador, transformador, otro rectificador y salida. La regulación se obtiene con el conmutador, normalmente un circuito PWM (pulse Width Moldulation) que cambia el ciclo de trabajo.

GENERADOR DE FUNCIONES:

Un generador de funciones es un aparato electrónico que produce ondas senoidales, cuadradas y triangulares, además de crear señales TTL. Sus aplicaciones incluyen pruebas y calibración de sistemas de audio, ultrasónicos, servo. El generador trabaja en un rango de frecuencias específicas según modelo, también cuenta con nivel DC interno y externo. El ciclo de máquina, nivel de offset en DC, rango de barrido de amplitud y ancho que pueden ser controlados por el usuario.

OSCILOSCOPIO

El osciloscopio es un instrumento de medición electrónico para la representación grafica de señales eléctricas que pueden variar en el tiempo. Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada eje Z que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza.

Los osciloscopios, clasificados según su funcionamiento interno, pueden ser tanto analógicos como digitales, siendo el resultado mostrado idéntico en cualquiera de los dos casos, en teoría.
En un osciloscopio existen, básicamente, dos tipos de controles que son utilizados como reguladores que ajustan la señal de entrada y permiten, consecuentemente, medir en la pantalla y de esta manera se pueden ver la forma de la señal medida por el osciloscopio.

El primer control regula el eje X (horizontal) y precisa fracciones de tiempo (segundos, milisegundos, microsegundos, etc., según la resolución del aparato). El segundo regula el eje Y (vertical) controlando la tensión de entrada (en voltios, mili voltios, micro voltios, etc., dependiendo de la resolución del aparato).

Estas regulaciones determinan el valor de la escala cuadricular que divide la pantalla, permitiendo saber cuánto representa cada cuadrado de esta para, en consecuencia, conocer el valor de la señal a medir, tanto en tensión como en frecuencia.

OSCILOSCOPIO ANALOGO

La tensión a medir se aplica a las placas de desviación vertical de un tubo de rayos catódicos (utilizando un amplificador con alta impedancia de entrada y ganancia ajustable) mientras que a las placas de desviación horizontal se aplica una tensión en diente de sierra (denominada así porque, de forma repetida, crece suavemente y luego cae de orma brusca). Esta tensión es producida mediante un circuito oscilador apropiado y su frecuencia puede ajustarse dentro de un amplio rango de valores, lo que permite adaptarse a la frecuencia de la señal a medir. Esto es lo que se denomina base de tiempos.

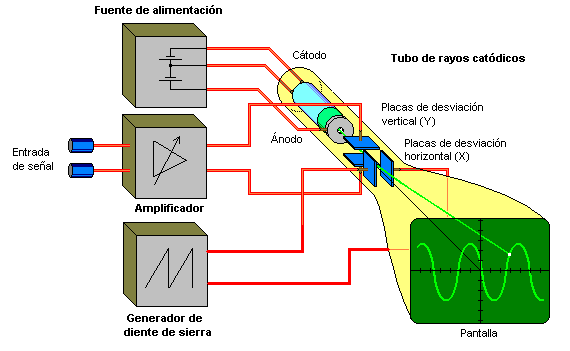

En la figura se puede ver la representación esquemática de un osciloscopio

OSCILOSCOPIO DIGITAL

En este tipo de osciloscopio la señal es previamente digitalizada por un conversar analógico digital y provee al usuario facilidades como la medida automática de valores picos, máximos y mínimos de señal, medida de flancos de la señal, captura de transitorios, cálculos avanzados del espectro de una FFT.

MULTIMETRO-VOM-TESTER-POLIMERO

Es un instrumento que nos da medidas de voltajes, resistencia, corriente, inductancia, capacitancia, continuidad, etc., estas múltiples funciones van a estar presentes en los multimetros dependiendo de sus modelos.
Existen multimetros analógicos y digitales:

ANALOGICOS:

Son fáciles de identificar por una aguja que al moverse sobre una escala indica del valor de la magnitud medida.

DIGITALES:

Se identifican principalmente por un panel numérico para leer los valores medidos, la ausencia de la escala que es común en los analógicos. Lo que si tienen es un selector de función y un selector de escala (algunos no tienen selector de escala pues el VOM la determina automáticamente). Algunos tienen en un solo selector central. El selector de funciones sirve para escoger el tipo de medida que se realizara.

FUNCIONES BASICAS

Voltaje A.C. (ACV)                              voltaje en corriente alterna (en voltios)
Voltaje DC (DCV)                               Voltaje en corriente directa (en voltios)
Corriente AC (AC-mA)                                   corriente alterna (en miliamperios)
Corriente DC (DC-mA)                                  corriente directa (en miliamperios)
Resistencia (Ω)                                              resistencia (en ohmios / ohms)
El selector de rangos sirve para establecer máxima que se podrá visualizar (si no se tiene una idea de la magnitud a medir empezar por el rango más grande).

PROTOBOARD:

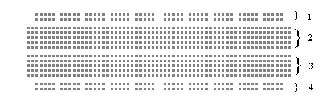

El protoboard o tableta experimental, es una herramienta que nos permite interconectar elementos electrónicos, ya sean resistencias, capacitores, semiconductores, etc., sin la necesidad de soldar los componentes.   Esta lleno de orificios metalizados (con contactos de presión) en los cuales se insertan las componentes del circuito a ensamblar.  La siguiente figura muestra su forma básica.

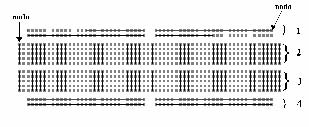

Está dividido en cuatro secciones, y cada una de estas se encuentran separadas por un material aislante. Los puntos de cada sección están conectados entre si tal como se muestra

Las secciones uno y cuatro están formadas por dos líneas o nodos. Estas son normalmente  utilizadas para conectar la alimentación del circuito, y así energizarlo. Por otro lado en las secciones dos y tres se encuentran conectados cinco orificios verticalmente, formando peque; os nodos independientes unos de otros. Recuerde que la figura muestra como están conectados internamente los orificios, por lo que no es necesario rehacer puentes entre las columnas.

CONCEJOS:

1. Hacer conexión de las mitades de las secciones uno  y cuatro para VCC y GND respectivamente.
2. La conexión entre nodos se hace mediante alambres, los cuales deben de ser lo más corto posible, a fin de evitar problemas de ruido en el circuito. En lo posible deben de estar aislados, para evitar cortocircuitos por contactos con otros cables.
3. Al montar los componentes fijarse muy bien en las polaridades, ya sea el caso de capacitores y valores de los pines de los integrados, así como rangos de operación.
4. Si el circuito no funciona correctamente revise las alimentaciones y que los cables de interconexión de nodos no estén sueltos o haciendo mal contacto. Si el problema persiste considere mover el circuito u otro lado del protoboard o cambiar el mismo. Recordando que todas las herramientas tienen una vida útil.
5. El protoboard tiene bastantes problemas de ruido por lo que no se recomienda para alta frecuencia. Y este mismo mantiene una resistencia llamada Resistencia de shunt.
6. Finalmente recuerde que esta herramienta es para ensamblado temporal. Si usted desea mantener el circuito llévelo a palca –PCB-, replicándolo, tratando en lo posible de usar otras componentes, a fin de poder identificar posibles problemas en la placa.
